Penerangan Produk

Motor Hidraulik Orbit BMV ialah motor hidraulik sikloidal dengan pengedaran minyak muka hujung yang menyesuaikan reka bentuk Geroler termaju.

Julat anjakan adalah dari 250cc/r hingga 1600cc/r untuk pemilihan. Dengan pelbagai anjakan, kelajuan peralatan dan keperluan tork yang berbeza boleh dipenuhi. Dan terdapat juga banyak bentuk dan saiz bebibir untuk dipilih.

Ciri-ciri Motor Hidraulik Orbit BMV adalah seperti berikut:

1. Peranti pembuatan lanjutan untuk set Geroler yang menggunakan tekanan rendah permulaan, menyediakan operasi yang lancar dan boleh dipercayai serta kecekapan tinggi.

2. Aci keluaran menyesuaikan diri dalam galas roller tirus yang membenarkan daya paksi dan jejari yang tinggi, yang boleh menawarkan kapasiti tekanan tinggi dan tork tinggi dalam lebar.

3. Reka bentuk lanjutan dalam aliran pengedaran cakera, yang boleh mengimbangi secara automatik dalam operasi dengan volum dan kecekapan yang tinggi serta hayat yang panjang.

4. Menyediakan operasi yang lancar dan boleh dipercayai.

Langkah berjaga-jaga semasa menggunakan adalah seperti berikut:

1. Untuk memastikan hayat motor terbaik, jalankan motor selama lebih kurang satu jam pada 30% daripada tekanan terkadar sebelum digunakan pada beban penuh. Pastikan motor diisi dengan bendalir sebelum sebarang aplikasi beban.

2. Suhu Operasi Sistem Maksimum yang Disyorkan. ialah 82 darjah [180 darjah F].

3. Penapisan Disyorkan adalah mengikut Kod Kebersihan lSO, tahap 18/13.

4. Tekanan Puncak Maksimum pada port masuk motor ialah 175 Bar.

Pengetahuan tentang motor:

1. Penarafan Berterusan - Motor boleh dijalankan secara berterusan pada penarafan ini.

2. Operasi Selang-seli – di bawah 10% setiap minit.

3. Motor tanpa galas mempunyai komponen pemacu yang sama seperti motor standard dan roda (dengan pengecualian bahawa motor dipasang tanpa aci keluaran, galas dan perumah galas). Motor tanpa galas amat sesuai untuk aplikasi seperti kotak gear, pemacu win, pemacu kekili dan gulung.

Kami mempunyai harga dan kualiti yang kompetitif, dan produk kami boleh dibekalkan secara pukal atau runcit dalam kuantiti yang kecil, pelanggan dari seluruh dunia dialu-alukan untuk membeli-belah. Jika anda mempunyai sebarang keperluan, jangan teragak-agak untuk menghubungi kami.

Data Spesifikasi

Displ. cm³/r		250	315	400	500	630	800	1000	1250	1600
Aliran (LPM)	Berterusan	150	150	150	150	150	150	150	150	150
Aliran (LPM)	Selang-seli	200	225	225	225	225	225	225	225	225
Kelajuan (RPM)	Berterusan	615	435	346	276	216	168	135	110	98
Kelajuan (RPM)	Selang-seli	830	663	519	413	324	240	200	160	150
Tekanan (bar)	Berterusan	200	200	200	200	200	200	200	160	130
Tekanan (bar)	Selang-seli	250	250	250	250	250	250	250	200	170
Tork (N.m)	Berterusan	660	840	1056	1350	1690	2150	2700	2500	2640
Tork (N.m)	Selang-seli	830	1050	1300	1650	2115	2700	3300	3080	3380

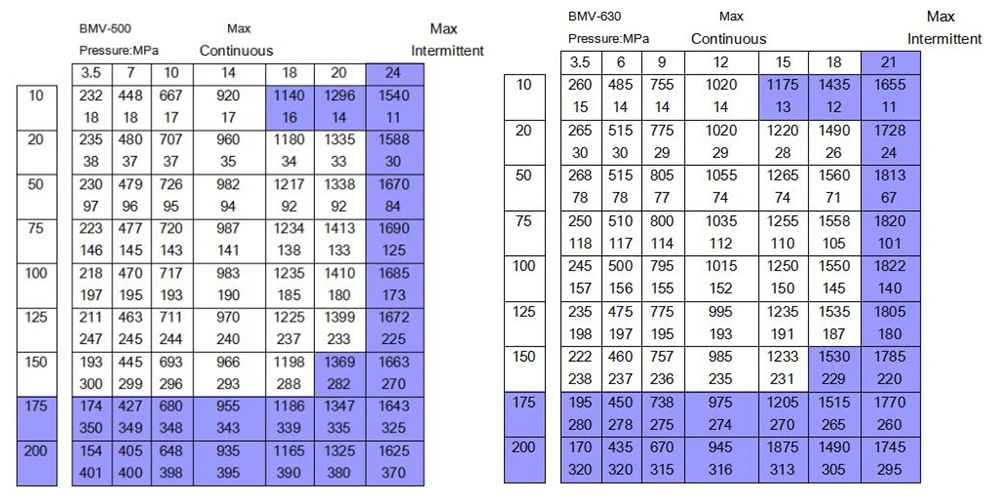

Data Prestasi

Dimensi

Dimensi Aci

Dimensi pelabuhan minyak

Maklumat pesanan

1	2	3		4		5		6		7
Kod	Displ.(CC/r)	Juruterbang Bebibir Dia		Aci Keluaran		Port(A/B) dan Port Drain(T) Case Drain Port		Putaran Arah		Cat
BMV	200	F1	4-φ14.5,bebibir persegi φ160 Juruterbangφ125X12.6	A1	Aci silinder φ57.15 Kekunci selari A12.7X12.7X57	P1	(A/B): G1 (T):G1/4	R	Standard	N	Tiada cat
	315	F2	4-φ14.5,bebibir persegi φ162 Pilot φ127X12.6	A2	Aci silinder φ40 Kekunci selari A12X8X45	P2	(A/B):M33X2 (T):M14X1.5			Q	Biru
	400	F3	4-φ17,bebibir persegi φ162 Pilot φ127X12.6	A3	Splined 14-DP12/24	P3	(A/B): 1-5/16-12UN 0-cincin (T):9/16-18UNF
	500	F4	4-φ18,bebibir persegi φ200 Juruterbang:φ160X34.5	A4	Splined 6D-40X35X10	P4	(AVB):1-1/16-12UNC (T):9/16-18UNF
	630	F5	4-φ18,bebibir persegi φ200 Juruterbang: φ160X39	A5	Splined 8D-42X36X7	P5	(A/B): G3/4 (T):G1/4
	630	F5	4-φ18,bebibir persegi φ200 Juruterbang: φ160X39	A6	Aci silinder φ50 Kekunci selari A14X9X70	P6	(A/B):M27X2 (T):M14X1.5
	800	F6	4-φ18,bebibir persegi φ224 Juruterbang: φ180	A7	Aci splined involute 16-DP8/16	P7	(A/B): G1 4-M12 Manifold Mount (T):G1/4	L	bertentangan	B	Hitam
	1000	F7	4-φ22,bebibir persegi φ250 Juruterbang:φ175X14.5	A8	Aci splined involute 17-DP12/24	P8	(A/B): M33X2 4-M12Lekapan Manifold (T):M14X1.5
	1250	F8	4-φ22,bebibir persegi φ250 Pilot: φ200X32	A9	Splined 6D-35X29X10	P9	(A/B):1-5/16-12UN 4-M12Lekapan Manifold (T):9/16-18UNF
	1250	F8	4-φ22,bebibir persegi φ250 Pilot: φ200X32	A9	Splined 6D-35X29X10	P9	(A/B):1-5/16-12UN 4-M12Lekapan Manifold (T):9/16-18UNF			S	Kelabu perak
	1600	F9	4-φ14,bebibir(Bearingless)φ180 Pilot: φ140	A10	Aci splined involute m=2.5,Z=17,a=30	P10	(A/B):1-1/16-12UNC 4-M12Manifold Mount(T):9/16-18UNF
	1600	F9	4-φ14,bebibir(Bearingless)φ180 Pilot: φ140	A11	Splined 8D-42X36X7	P11	(A/B): G314 4-M12Lekapan Manifold (T):G1/4
		F10	4-φ14,bebibir(Bearingless)φ180 Pilot: φ160	A12	Aci silinder φ50 Kekunci selari A14X9X63	P12	(A/B):M27X2 4-M12Lekapan Manifold (T):M14X1.5
				A13	Aci silinder φ40 Kekunci selari A12X8X65	P13	(A/B):φ16 4-M12Lekapan Manifold (T):M14X1.5
				A14	Aci silinder φ50 Kekunci selari A14X9X70	P14	(A/B): φ16 φ33.2+0.1dalam2 4-M10Lekapan Manifold (T):M14X1.
				A15	Aci Splined Involute 16-DP8/16	P15	(AVB):G1-1/4 4-M12Lekapan Manifold (T):G3/8
				A16	Aci silinder φ63 Kekunci selari A18X11X80	P16	4-M12Lekapan Manifold (T):G3/8
				A17	Splined 6D-55X48.7X14
				A18	Aci silinder φ60 Kekunci selari A18X11X80
				A19	Splined 6D-45X39X12
				A20	Motor roda Tirus φ60 aci tirus1:10 Kekunci selari B16X10X32
				A21	Motor roda Aci silinder φ50 Kekunci selari A14X9X70

Nota:Apabila jadual digunakan, sila isi kod baris kiri dalam kawasan sempang dan berikan kami, yang mana maklumat kod itu terdiri daripada pembinaan, anjakan, bebibir pelekap. aci keluaran dan port. Jika spesifikasi tiada dalam jadual atau anda mempunyai keperluan khusus, sila hubungi kami(whatsapp+8615106778662).

Soalan Lazim

S: Apakah tarikh penghantaran selepas pesanan dibuat?

J: Ia bergantung kepada sama ada produk yang anda beli ada dalam stok. Jika kami mempunyai inventori, kami boleh menguruskan penghantaran dalam 2 hingga 3 hari. Jika tidak, masa penghantaran ditentukan oleh masa pengeluaran kilang.

S: Jika produk tidak memenuhi keperluan, bagaimana untuk menyelesaikan masalah?

A: Jika produk tidak mematuhi sampel pelanggan atau mempunyai masalah kualiti, syarikat kami akan bertanggungjawab.

S: Bagaimana untuk mengira tork?

J: Formula pengiraan adalah seperti berikut:
Tork (Nm) {{0}} Anjakan (cc/rev) x Tekanan Kerja (MPa) x 0.16 (Faktor)
Mengikut teorem fungsi: Vm (ml per radian) × w (radian sesaat) × p (MPa, tekanan pembezaan) × (jumlah kecekapan motor hidraulik) {{0}} w (radian sesaat) × T (Nm); jadi T =Vm×P×η; di mana mililiter per radian Vm ditukar kepada mililiter setiap revolusi dan perlu dibahagikan dengan 2π, yang didarab dengan 0.16.
Anjakan boleh dilihat dari label produk. Tekanan kerja bergantung pada tolok tekanan di pintu masuk motor hidraulik orbit. Mengetahui kedua-dua nilai ini, anda boleh mengira tork keluaran motor hidraulik orbit pada masa ini.

S: Apakah jenis litar Motor yang ada?

A: Litar motor hidraulik mempunyai sambungan siri dan selari.
